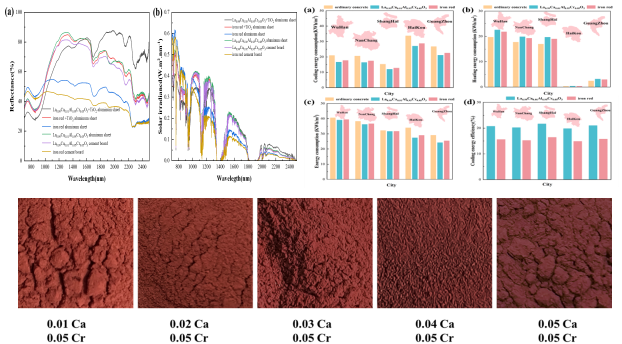

bv伟德国际1946学院崔升教授、张垠教授团队在红色冷颜料领域取得突破性进展。该团队以钙钛矿结构LaAlO₃为基体，通过Ca²⁺和Cr³⁺离子掺杂调控钙钛矿结构中的A位和B位元素，成功合成了La_1-xCa_xAl_1-yCr_yO₃体系高近红外反射红色冷颜料。通过精确控制Ca²⁺/Cr³⁺的比例，实现了高NIR反射性能和鲜艳红色颜料，同时抑制了Cr⁶⁺的形成，提高了材料的环境友好性。该颜料在700-2500 nm波段的近红外反射率高达77.61%，在模拟太阳照射下，颜料涂层较传统铁红涂层降低表面温度5 - 6℃，呈现出卓越的隔热性能。EnergyPlus模拟结果显示，该颜料涂层可使南方典型城市建筑年冷却能耗降低19-21%。该材料具有原料易得、工艺简便、性能卓越和成本低等优势，在绿色建筑涂层及户外节能领域具有出良好应用前景。

论文发表于期刊《Chemical Engineering Journal》，题目为:“Synthesis of LaAlO₃based high near-infrared reflective red pigment by substituting A-site and B-site elements in perovskite structure with Ca²⁺/Cr³⁺”。bv伟德国际1946崔升教授、张垠教授为论文的共同通讯作者，硕士研究生方秋丽为论文第一作者。

论文链接：https://doi.org/10.1016/j.cej.2025.169628
